LT型對夾蝶閥（電動）

技術參數

公稱壓力： PN1.0～1.6MPa
公稱通徑： DN50～DN1200
連接方式： 對夾
流體介質： 水、油、氣及各種腐蝕性介質
適用溫度： -10℃～120℃
連接標準： GB·ANSI·DIN·API·ISO·BS
閥體材質： 鑄鐵；球墨鑄鐵；碳鋼；不鏽鋼；鋁青銅
閥座材質： 橡膠
閥板材料： 不鏽鋼；鋁青銅；球墨鑄鐵

產品詳情

技術標準

      1.作為管路中調節或截斷介質的設備。
      2.適用於手柄控製裝置(DN50~300)，蝸輪蝸杆、電動及氣動控製裝置。
      3.設計與製造標準符合API 609。
      4.壓力試驗符合API 598。
      5.結構長度符合API 609。
      6.側法蘭標準符合GB/T17241中PN1.0MPa、PN1.6MPa及ASME B16.1 125PSI。


產品特征

      1.減小轉動力矩，支撐閥杆，並使其與閥體有效分離，減小閥杆的磨損。 2.經過拋光處理，與閥座精密配合。
      3.實現氣密性試驗零泄漏要求，啟閉力矩小，延長閥座使用壽命。
      4.閥杆密封不易變形，從而避免了通常的閥杆泄漏現象。
      5.精度高，強度大，適用於手柄及其它控製裝置的安裝。
      6.牢固連接閥杆與閥板，具有防振脫特點，且易於更換。
      7.整體性好，便於控製閥板啟閉。
      8.具有不脫落、抗拉、防泄漏、更換方便等特點。
      9.作為管路中調節或截斷介質的設備。
      10.適用於手柄控製裝置(DN50~300)，蝸輪蝸杆、電動及氣動控製裝置。

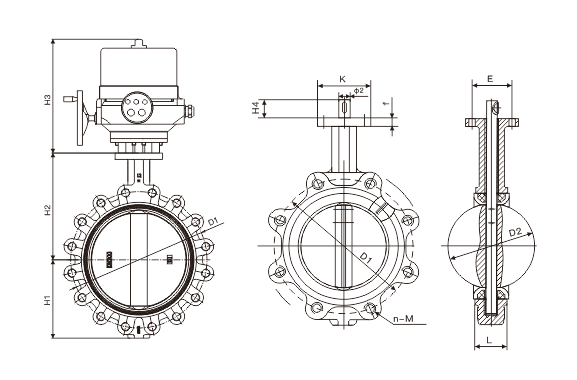

主要外形連接尺寸

公稱通徑

DN

L PN1.0MPa PN 1.6MPa H1 H2 H3 H4 K E
D1 D2 n-M D1 D2 n-M
200 71 280 352 8-20 290 262 12-20 175 260 304 45 115 88.9
250 76 350 317 12-20 355 324 12-22 203 292 304 45 115 88.9
300 83 390 360 12-20 400 368 16-22 242 337 304 45 140 107.95
350 92 435 403 12-22
 445 413 16-22 267 368 342 45 140 107.95
400 102 495 463 16-22 510 475 16-24 325 400 342 51.2 197 158.75
450 114 555 523 16-22 565 530 20-24 345 422 342 51.2 197 158.75
500 124 605 573 20-22 620 585 20-24 378 480 350 64.2 197 158.75
600 154 715 680 20-24 730 690 20-30 475 562 350 70.2 276 215.9
700 165 820 785 24-24 840 800 24-30 535 624 392 66 300 254
800 190 930 890 24-30 950 905 28-30 606 672 392 82 300 254
900 203 1030 990 24-30
 1050 1005 28-30 670 720 417 118 300 254
1000 216 1130 1090 28-30 1160 1110 28-36 735 800 417 142 300 254
1200 254 1350 1305 32-30 1380 1325 32-36 878 940.7 496 150 350 298
