活塞式三通切斷閥（氣動）

技術參數

產品型號：ZSQN

公稱通徑：DN20~200mm

公稱壓力：PN1.0～6.4MPa

連接方式：法蘭

閥體材料：鑄鐵、碳鋼、不鏽鋼

適用介質：水、蒸汽、油品、酸堿等

適用溫度：軟密封F（四氟乙烯）≤180℃，硬密封≤450℃。

驅動方式：氣動

產品詳情

產品概述

       活塞式氣動三通切斷閥,   由ZS型彈簧活塞式執行機構和切斷閥組成，體積和重量輕小，切斷迅速可靠，許用壓差大。是自控係統執行元件，它接受二位調節儀表，PC程控機以及電控"ON-OFF"開關量信號，切斷、開啟或改變介質流向，實現對工藝參數二位式控製，適用於工藝管道緊急切斷和放空用自動保護聯鎖係統等場所。本係列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種，密封形式有填料密封和波紋管密封兩種。具有結構簡單、操作力大、體形小、重量輕、流阻小、閥容大、密封性能好、維修方便等優點。適用於無顆粒狀、無雜質的氣體、液體介質，要求快速嚴密關閉、快速放空的自動控製係統中。廣泛應用於石油、化工、冶金、電力、輕紡等生產過程中的自動化控製係統中。

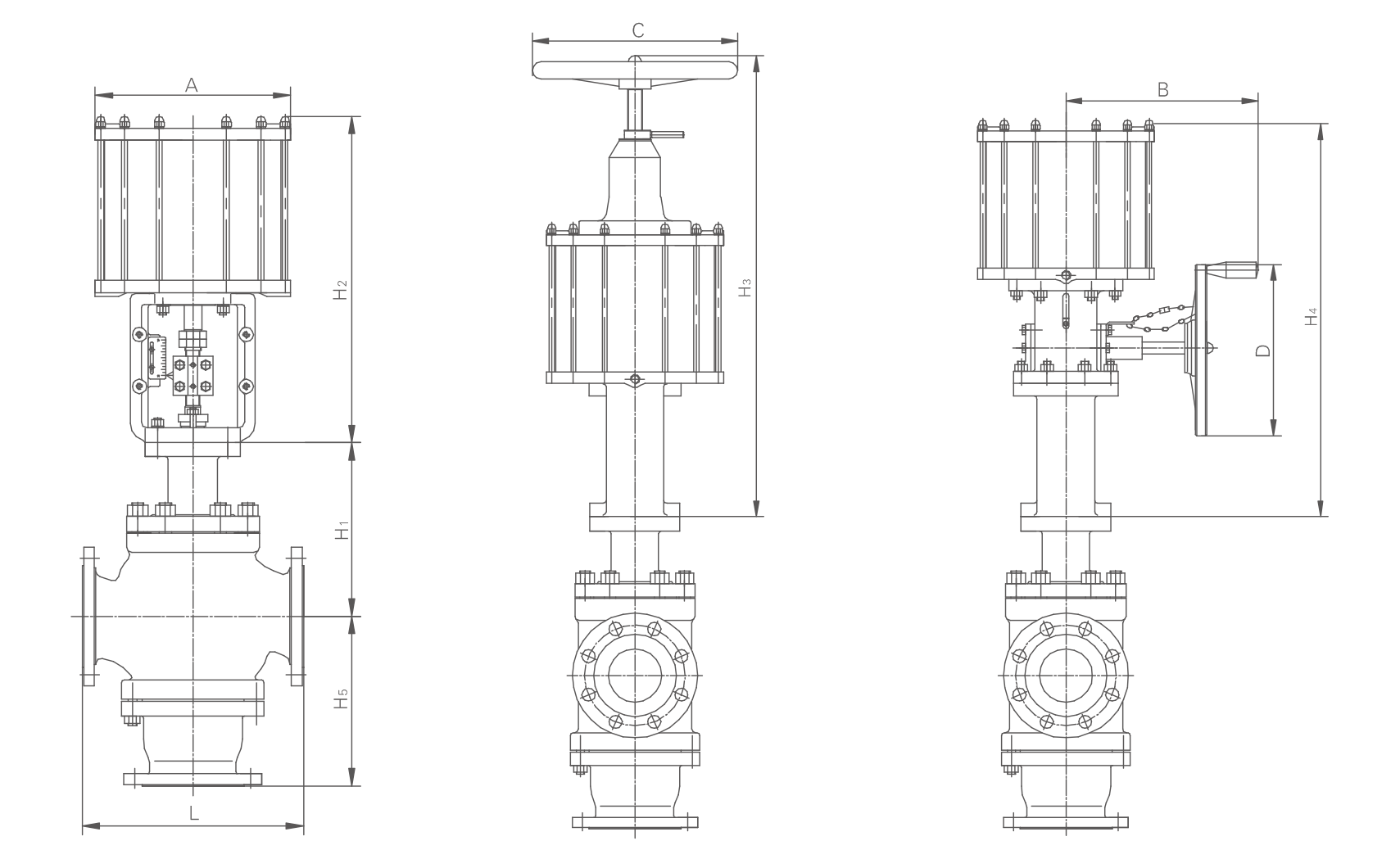

主要連接尺寸

公稱通徑
DN(mm) 		L A H H1 重量(Kg) 信號接頭
內螺紋
20 150 130 92 310 10 M10×1
25 160 130 92 310 12
32 180 130 93 310 15
40 200 150 105 370 18
50 230 150 108 380 25
65 290 210 120 400 30
80 310 210 125 410 40
100 350 210 135 425 60
