產品類別

不鏽鋼固定球閥(氣動)

技術參數

產品型號：Q647F

公稱通徑：NPS1/2"～64"

公稱壓力：Class150~2500LB

適用溫度：-196～450℃

適用介質：水、氣、油品、天然氣和酸堿腐蝕介質

產品詳情

產品結構特征

係列固定式球閥主要適用於天然氣、油品、化工、冶金、城建、環保、製藥、食品等行業，其中抗硫係列產品適用於含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

其主要結構特點有

1.殼體結構

固定式球閥的閥體根據用戶需要及實際工況條件的不同可設計為鑄造結構、鍛造結構及全焊接結構三種形式，其中全焊接結構的球閥主要適用於埋地使用。

2.閥座密封結構

固定式球閥根據壓力的大小、介質性質及密封要求的不同而選擇球前密封結構、球後密封結構或前球後雙密封結構。

3.自動泄壓結構

當中腔壓力出現異常升高現象時，單密封結構的球閥具有自動泄壓機能，而雙密封結構的球閥則由閥體上的附加泄壓裝置進行泄壓。

4.密封的緊急救護

閥座及閥杆密封件出現損傷而引起泄漏時，通過注脂閥注入的密封脂可起瞬時密封作用。

5.防火結構

根據工況及用戶的需要，球閥可設計為防火結構。球閥的耐火設計執行API 607、API 6FA及JB/T 6899等標準的規定，一旦發生火災而使軟密封圈燒損時，球閥的防火結構可阻止介質的大量泄漏，防止火災的進一步擴大。

6.防靜電結構

當操作閥門時，由於球體和閥座之間的摩擦，會產生靜電電荷並積聚在球體上，為防止產生靜電火花，特在閥門土設置防靜電裝置，將積聚在球上的電荷導出。

7.阻塞與排泄

當閥門處於關閉狀態時，上下遊側的閥座使流體阻斷，閥體中腔的積滯物可以通過排泄裝置進行排泄。

8.鎖定裝置

在手動球閥的全開、全閉兩點位置上設計可上鎖的結構，這樣，可防止誤操作以及不可預知的線路振動而產生的不應有的開關現象，特別是在可燃性介質的石油類和化學藥品的生產線，以及閥門在室外配管時，這種設計體現出的優點和實際效果特別好。

9.全通徑結構及縮徑結構

為滿足用戶的不同需要，本公司球閥產品有全通徑及縮徑兩種係列。全通徑球閥的通道內徑與管道內徑一致，便於管理清掃，而縮徑係列球閥的重量相對較輕，但流體阻力僅為相同口徑截止閥的1/7左右，故縮徑係列球閥的應用前景較為廣闊。

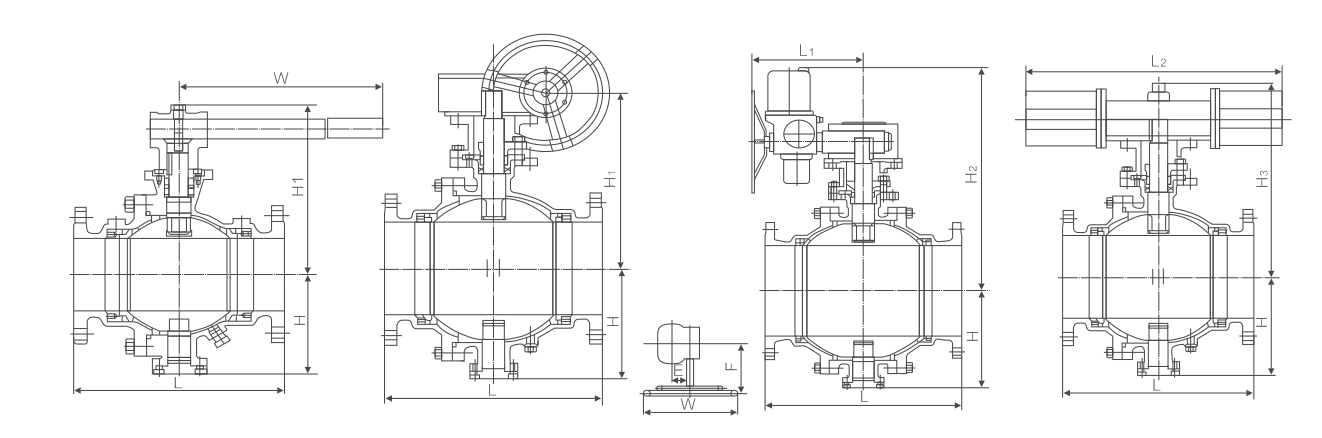

主要連接尺寸 pn16

DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		140	165	165	203	222	241	305	356	394	457	533	610	686	762	864	914	1067	1245
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手動	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-		-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-		-	-	-	-	-	350	350	400	420	400	420	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	WT(kg)	4.5	5.7	7.0	12	16	22	35	58	74	205	322	460	576	864	1280	1600	1600	4500
電動	H2	-	-	-		-	-	-	-	554	600	652	760	770	830	-	940	940	1115
電動	L1	-	-	-		-	-	-	-	235	235	235	259	400	400	-	410	410	410
氣動	H3	215	240	264	274	379	389	479	552	666	736	926	1059	1127	1393	1468	1538	1538	1450
氣動	L2	200	270	270	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	1360	2840
