襯氟球閥(氣動)

技術參數

產品型號：Q41F46/Q341F46

公稱通徑：DN50~DN600mm

公稱壓力：PN1.0 MPa ~1.6MPa

適用溫度：-29℃~150℃

設計製造：GB/T12237-1989

法蘭尺寸：GB/T9112～9131

結構長度：GB/T12221-1989

檢驗試驗：JB/T 9092、API 598

適用介質：濃酸、硫酸、王水


產品詳情

產品結構特征

      襯氟球閥是用帶圓形通孔的球體作啟閉件，球體隨閥杆繞閥體中心線旋轉以實現閥門開啟和關閉。采用特殊的模壓工藝，使密封麵致密良好，加之V型PTFE填料組合使閥門達到零泄漏；球體與閥杆鑄為一體，杜絕了由於壓力變化引起閥杆衝出承壓件內的可能性，根本保證使用中的安全性；采用氟塑料襯裏層的球閥，具有極高的化學穩定性。適用於任何強腐蝕性化學介質；采用全通浮動球閥結構，在整個壓力範圍內進行元泄漏關閉，便便於管路係統在通球掃線和管路維護。襯氟球閥為控製各種強腐蝕性介質的啟閉而進行的專業設計，廣泛使用於石油、化工、染化、農藥、製酸製堿等行業，是目前防腐閥門理想的選擇。

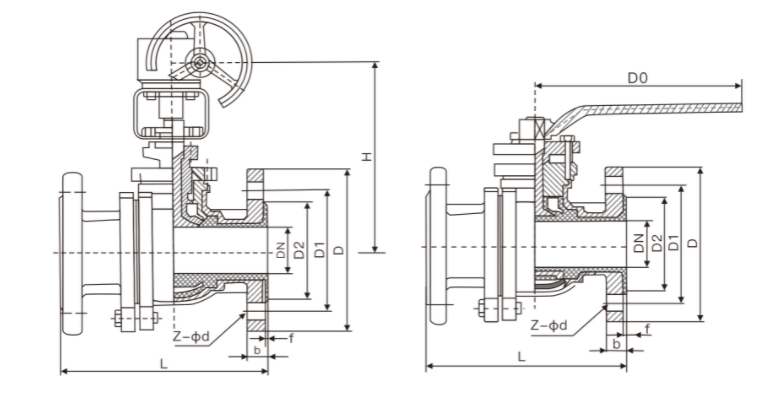

襯氟法蘭球閥(圖1)


主要外形連接尺寸(PN10)

DN(mm)
 NPS(inch)
 L
 D
 D1
 D2
 f
 b
 Z- φd
 D0
 H
 WT(kg)
15 1/ 2 140 95 65 45 2 14 4-14 120 80 3
20 3 /4 140 105 75 55 2 16 4-14 140 90 3.9
25 1 150 115 85 65 2 16 4-14 160 100 4.5
32 1-1 /4 165 135 100 78 2 18 4-18 160 110 6.5
40 1-1/2 180 145 110 85 3 18 4-18 200 120 8
50 2 200 160 125 100 3 20 4-18 250 135 11
65 2-1 /2 220 180 145 120 3 20 4-18 300 145 15.5
80 3 250 195 160 135 3 22 4/8-18 350 180 19
100 4 280 215 180 155 3 22 8-18 240 195 26
125 5 320 245 210 185 3 24 8-18 500 210 44
150 6 360 280 240 210 3 24 8-23 200* 450 70
200 8 457 335 295 265 3 26 8-23 240* 490 110
250 10 533 390 350 320 3 28 12-23 240* 550 220
300 12 610 440 400 368 4 28 12-23 320* 600 280
350 14 686 500 460 428 4 30 16-23 320* 675 410
