產品類別

固定式鍛鋼球閥（氣動）

技術參數

產品型號：Q647F/H/Y-16C

公稱通徑：DN50-500mm

工作壓力：PN1.0-42.0MPa

工作溫度：-29~+450℃。

驅動方式：氣動

連接方式：法蘭

製造標準：GB、API、ANSI

閥體材質：A105、F306、F316、LF2

產品詳情

產品結構特征

係列固定式球閥主要適用於天然氣、油品、化工、冶金、城建、環保、製藥、食品等行業，其中抗硫係列產品適用於含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

其主要結構特點有：

1.殼體結構：固定式球閥的閥體根據用戶需要及實際工況條件的不同可設計為鑄造結構、鍛造結構及全焊接結構三種形式，其中全焊接結構的球閥主要適用於埋地使用。

2.閥座密封結構：固定式球閥根據壓力的大小、介質性質及密封要求的不同而選擇球前密封結構、球後密封結構或前球後雙密封結構。

3.自動泄壓結構：當中腔壓力出現異常升高現象時，單密封結構的球閥具有自動泄壓機能，而雙密封結構的球閥則由閥體上的附加泄壓裝置進行泄壓。

4.密封的緊急救護：閥座及閥杆密封件出現損傷而引起泄漏時，通過注脂閥注入的密封脂可起瞬時密封作用。

5.防火結構：根據工況及用戶的需要，球閥可設計為防火結構。球閥的耐火設計執行API 607、API 6FA及JB/T 6899等標準的規定，一旦發生火災而使軟密封圈燒損時，球閥的防火結構可阻止介質的大量泄漏，防止火災的進一步擴大。

6.防靜電結構：當操作閥門時，由於球體和閥座之間的摩擦，會產生靜電電荷並積聚在球體上，為防止產生靜電火花，特在閥門土設置防靜電裝置，將積聚在球上的電荷導出。

7.阻塞與排泄：當閥門處於關閉狀態時，上下遊側的閥座使流體阻斷，閥體中腔的積滯物可以通過排泄裝置進行排泄。

8.鎖定裝置：在手動球閥的全開、全閉兩點位置上設計可上鎖的結構，這樣，可防止誤操作以及不可預知的線路振動而產生的不應有的開關現象，特別是在可燃性介質的石油類和化學藥品的生產線，以及閥門在室外配管時，這種設計體現出的優點和實際效果特別好。

9.全通徑結構及縮徑結構：為滿足用戶的不同需要，本公司球閥產品有全通徑及縮徑兩種係列。全通徑球閥的通道內徑與管道內徑一致，便於管理清掃，而縮徑係列球閥的重量相對較輕，但流體阻力僅為相同口徑截止閥的1/7左右，故縮徑係列球閥的應用前景較為廣闊。

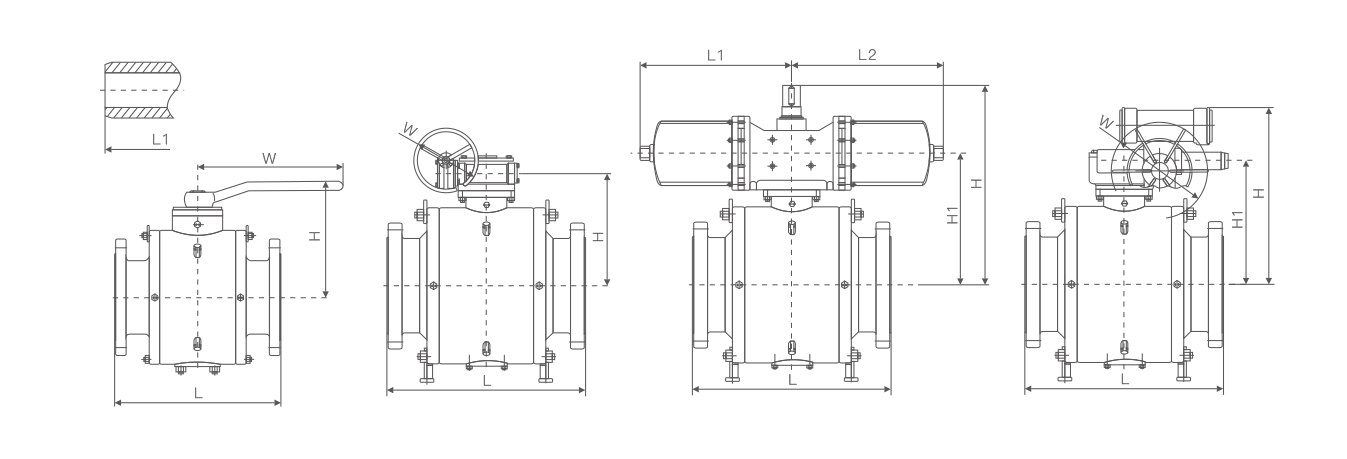

主要外形尺寸 PN1.6MPa CLASS 150

DN	mm	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900
NPS	in	2	21/2	3	4	5	6	8	10	12	14	16	18	20	24	28	32	36
法蘭	L	178	191	203	229	356	394	457	533	610	686	762	864	914	1067	1245	1372	1524
對焊	L1	216	241	283	305	381	457	521	559	635	762	838	914	991	1143	1346	1524	1727
⼿動	H	130	142	191	200	226	242	-	-	-	-	-	-	-	-	-	-	-
	W	230	350	400	450	750	750	-	-	-	-	-	-	-	-	-	-	-
	WT(kg)	12	28	33	50	78	93	-	-	-	-	-	-	-	-	-	-	-
蝸輪蝸杆傳動	H	-	-	-	-	-	-	337	385	414	447	545	545	585	663	723	923	986
	W	-	-	-	-	-	-	600	600	800	800	800	800	800	800	800	800	800
	WT(kg)	-	-	-	-	-	-	250	390	578	770	1100	1250	1800	2400	4500	6900	9700
⽓動	H	269	379	389	479	552	666	769	824	897	937	1121	1161	1203	1145	1160	1460	1510
	H1	174	248	258	322	395	457	560	615	653	691	816	856	898	915	930	1100	1150
	L1	89	148	148	287	287	378	378	378	530	530	680	680	680	1455	1455	1665	1665
	L2	181	257	257	287	287	378	378	378	530	530	680	680	680	1455	1455	1665	1665
	WT(kg)	32	42	53	100	125	157	265	410	595	795	1150	1295	1910	2400	4600	7100	10100
電動	H	-	-	-	-	-	559	710	744	851	859	959	999	965	1141	1233	1341	1666
	H1	-	-	-	-	-	342	492	527	570	608	708	748	790	866	960	1068	1100
	W	-	-	-	-	-	200	200	200	280	280	280	305	305	305	400	400	460
	WT(kg)	-	-	-	-	-	152	245	425	610	800	1180	1300	1200	2500	4710	7300	10200
